Сборка и установка габионов и матрацов

Сборка и установка габионов и матрацов

I. СБОРКА

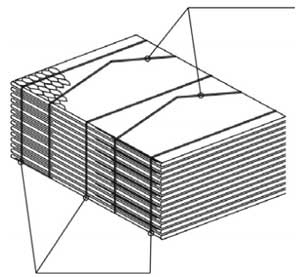

Пакет габионов





Габионы поставляются в пакетах, в сложенном виде.
1.Раскройте пакет с габионами.

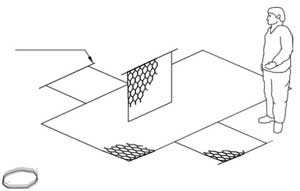

Разворот габиона



2.  Разложите  габион  на  твердой  плоской поверхности  и расправьте все складки Убедитесь,  что  все  части  габиона  ровные  и нет изгибов и неровностей.

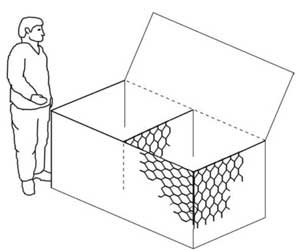

Схема габиона





3.  Согните  лицевую,  заднюю  и  боковые панели  в  вертикальную  позицию, сформировав  прямоугольный  ящик. Соедините  вершины  углов  ящика  вместе  с толстой  проволокой  кромки,  торчащей  из углов  каждой  панели.  Убедитесь,  что верхние  части  всех  четырех  сторон  ящика находятся на одном уровне.




 http://www.road-market.ru/photo/small/ustanovka_gabions_4.jpg

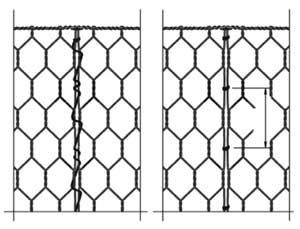

4. Начинайте связывать вершины углов панелей проволокой  для  связки,  соединяя  панели  вместе витками,  как  показано  на  риунке.  Перевязку производят, чередуя одну петлю и две петли через 100 мм.

II. ФОРМИРОВАНИЕ ГАБИОННОЙ КОНСТРУКЦИИ

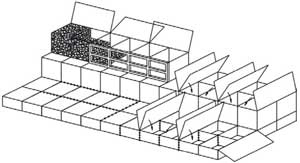

Формирование габионных конструкций



5.  Сформируйте  несколько  пустых  габионов  и  установите  их  в  необходимую позицию. В углы следует вбить стержни и хорошо их подтянуть. Пока  габионы  пустые,  необходимо произвести  их  связку  с  уже заполненными  и  установленными габионами.  Поверхность  земли,  на которую  станавливают  габионы, должна  быть  спланирована.  Для того  чтобы  лицевая  грань  габиона была  ровной,  с  ее  наружной стороны прикрепляют еревянную раму. Между  собой  габионы  связываются,  как  показано  на  рисунке.  Второй  ряд  габионов должен стоять следующим образом: спина к спине, лицо к лицу.

 III. ЗАПОЛНЕНИЕ

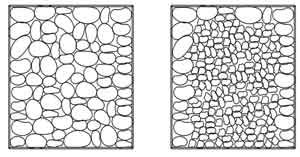

Схема заполнения габионов



6. Для заполнения габионов используется  камень-заполнитель  размером 125-200 мм (но не более 250 мм). Минимальный  размер  камня должен  быть  не  меньше размера  сетки.  Допускается присутствие 5-7 %  камня меньшего размера, который должен находиться в центральной части габиона

 Заполнение габионов



7.  Габионы заполняются  вручную или механизированно. Убедитесь,  что  камни укладываются  плотно и между ними имеется минимальное количество  пустот. Последний  габион оставляют  пустым,  чтобы  было  возможно  привязать  к  нему  следующие
устанавливаемые габионы.

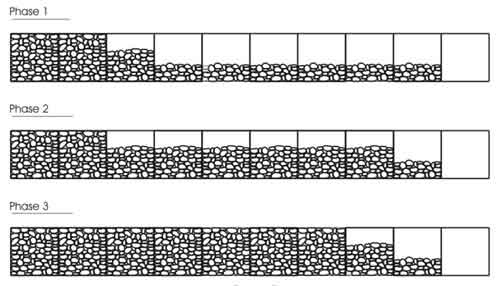

Заполнение габионов

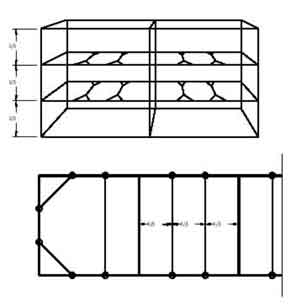

8.  За  один  раз  заполняют  только 1/3 габиона.  Затем  фиксируют  габион изнутри  горизонтальной  связкой  поверх слоя  камня.  Затем  фиксируют  торую треть  габиона,  и,  наконец,   его последнюю  треть  до  верха. Полуметровые  габионы  заполняют  в  два приема.  Матрасы  Рено  толщиной 170, 230, 300  мм  заполняются  в  один  прием, без связывающих скоб.

Заполнение габионов



9.  Габион  заполняется  камнем  на 2,5-5 см  выше  верхней  комки  для  осадки камня.  Для  этих  целей  наиболее подходит материал мелкой фракции. При укладке  габионных  матов (матрацев Рено)  в  нижнем  бьефе  плотин и укладке простых  фартуков  для  защиты  от размыва  не  участках  активного воздействия  падающих  струй  или сильного  течения  между  верхней крышкой  габиона (матраса  Рено)  и  его  днищем  необходимо  устанавливать дополнительные связующие скобы.

IV. УСТАНОВКА КРЫШКИ ГАБИОНА


 Установка крышки габионов



10.  Крышку  габиона  необходимо плотно  притягивать  к  верхним  граням габиона  и  одновременно  увязывать проволокой. Сначала необходимо делать временную (предварительную)  привязку углов,  чтобы  не  происходило  сдвига сетки  по  периметру  верха  габиона. Если камень-заполнитель  мешает  лотной притяжке  крышки,  то  некоторое  его количество  может  быть  перемещено  в центральную часть габиона.

V. ИНСТРУМЕНТЫ

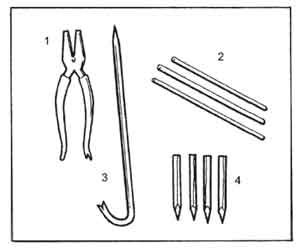

Для установки габионов используются следующие инструменты:

  • Плоскогубцы, желательно с длинными губами
  • Монтировка или маленький лом
  • Специальный инструмент для притягивания и увязки крышки габиона

ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ


относительно протяженных сооружений



11.  В  отдельных  случаях (для относительно  протяженных сооружений,  где  предполагается значительная  нагрузка)  для натяжения  каждого устанавливаемого  габиона, совместно  с  простыми приспособлениями  для  натяжки  применяется  ручная  лебедка. Лебедка  надежно  анкеруется  и закрепляется  за  боковину  пустого габиона,  другая  боковина которого  надежно  привязана  к  уже  стоящим  элементам.  Далее  габион  сразу  же
заполняется камнем.
